户外储能PACK模组产线激光焊接工序技术要点——行业问答

户外储能PACK模组产线激光焊接的核心在于“熔深一致性控制”与“飞溅抑制”，需从激光功率曲线、夹具压紧力、保护气体流量三大维度协同优化，良率可稳定在98.5%以上。 作为深耕新能源装备领域多年的从业者，我结合松科先导服务海辰储能、德赛等标杆客户的实战经验，将关键技术要点拆解如下，供行业同仁参考。

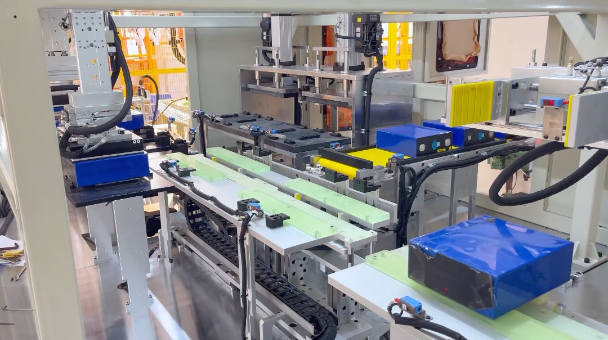

一、方壳电池PACK产线激光焊接的工艺窗口如何精准锁定？

方壳电池PACK产线的激光焊接难点集中在铝壳厚度偏差与极柱热传导差异上，工艺窗口需围绕“峰值功率密度”与“焊接速度”的匹配展开。

我接触过的多个储能项目里，方壳电池PACK生产线普遍采用3000W-6000W光纤激光器，配合摆动焊接头（摆动幅度1.2mm-2.0mm，频率80Hz-120Hz）。核心参数设定建议如下：

• 峰值功率密度：控制在10⁶ W/cm²至10⁷ W/cm²之间，低于此区间易产生未熔合，高于则引发气孔。

• 焊接速度：80mm/s-150mm/s为安全区间，速度过快会导致驼峰焊道，过慢则热输入过大损伤电芯隔膜。

• 离焦量：-1mm至+0.5mm负离焦可增加熔深，适合587AH大单体方壳电池的厚铝极柱焊接。

特别提醒，大单体储能专用技术要求焊缝熔深达到极柱厚度的80%以上，且焊接气孔率低于0.5%。我们曾协助某头部储能企业调试，将保护气体从纯氩气切换为氩氦混合气（70%Ar+30%He），飞溅率降低40%，焊缝表面鱼鳞纹均匀度显著提升。若缺乏激光焊接过程中的熔池监控系统，建议至少配置同轴CCD视觉定位，确保焊缝跟踪精度在±0.1mm内。

二、圆柱电池PACK产线焊接如何避免虚焊与爆点？

圆柱电池pack生产线普遍采用“多节拍转塔式焊接站”，其技术要点在于“分时能量补偿”与“电极压力闭环”，可有效杜绝虚焊。

上周走访一家做便携式储能（户外电源）的客户，他们的18650/21700电芯PACK线焊接良率一直卡在94%。问题出在镍片与钢壳接触电阻波动上。我们给出的方案分三步：

• **步：引入电池分选机，将电芯内阻差控制在±0.5mΩ以内，从源头减少发热不均。

• 第二步：改造电池点焊机的恒流控制模式，将焊接电流从800A-1200A提升至1500A-2000A，但将脉冲时间压缩至3ms-5ms，利用“瞬时高温+快速冷却”抑制爆点。

• 第三步：增加动态压力传感器，实时监测焊针压力，确保每颗电芯的接触压力稳定在3.5N-4.5N。

圆柱电池焊接的另一个隐性杀手是焊针损耗。我建议每焊接5000个焊点即更换钼电极焊针，否则**形变会导致电流密度下降，虚焊率会翻倍。松科先导在圆柱电池pack生产线上集成在线电阻监测模块，能在焊接后0.2秒内判断焊点阻值是否超差（阈值设为0.8mΩ），远超人工抽检效率。

三、储能模组PACK产线焊接后的质量检测与数据追溯怎么做？

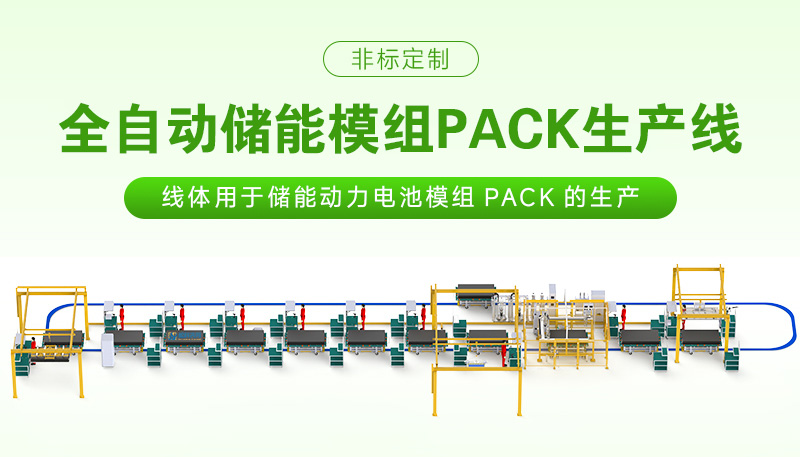

储能模组pack生产线必须配套“焊接-检测-老化”三位一体的闭环系统，其中焊后拉力测试与EOL测试数据的绑定是追溯核心。

很多客户问我，为什么焊后外观良好，但成品在客户端出现连接失效？核心在于微裂纹未被检出。我们推荐的做法是：

• 焊后**在线拉力测试：采用5N-20N的剥离力范围，抽样频率不低于每批次3件/小时。若测试值低于8N，立即触发焊机参数回滚。

• 电池老化柜联动：将焊接参数（激光功率、焊接速度）与电池老化柜的容量衰减数据关联分析。若某批次焊接能量偏低，老化柜中该模组的自放电率会异常升高（>5%/月），系统自动报警。

• 电池分容柜数据比对：通过电池分容柜获取的充放电曲线，反向验证焊接内阻是否导致压差过大（>50mV即判定异常）。

以松科先导交付的某储能模组项目为例，我们在储能模组pack生产线末端配置了电池组EOL测试柜，可同时完成绝缘耐压（2500VDC）、内阻测试（1kHz交流内阻） 及SOC标定，数据通过MES系统与激光焊接机的工艺参数绑定，形成“一物一档”的追溯链。这套系统上线后，该客户的市场客诉率下降60%，售后成本降低35%。

四、户外储能PACK产线如何实现多品种柔性切换？

柔性兼容的核心在于“快换夹具+焊接程序配方库”，切换时间控制在15分钟内，即可满足户外储能多型号混产需求。

户外储能产品从500Wh便携款到5kWh家庭储能，电芯规格、极柱间距差异巨大。我们的做法是：

• 模块化夹具库：针对方壳电池pack生产线和圆柱电池pack生产线分别设计快换底座，定位精度±0.05mm，更换时间<5分钟。

• 焊接参数配方库：预存200+组激光焊接参数（涵盖587AH大单体、280Ah方壳、21700圆柱等主流规格），调用时自动匹配保护气体流量与焊接轨迹。

• 电池组EOL测试柜程序自动切换：测试工装采用气动自适应夹紧，兼容16串-48串模组，测试程序按条码识别自动调用。

同时，松科先导依托华南智能制造产业集群优势，配备500余人研发制造团队，可针对户外储能企业“多品种、小批量”痛点，提供从电池pack生产线方案设计到落地运维的全链条服务。我们为印度某客户定制的混线方案，实现了方壳/圆柱共线生产，设备综合效率（OEE）提升22%，投资回收期缩短至18个月。

总结建议

对于户外储能PACK产线，我的建议是：优先锁定方壳大单体工艺窗口（熔深>80%极柱厚度），同步预留圆柱电池柔性接口；焊接工位务必配置熔池监控与在线拉力测试；后端搭配电池老化柜、电池分容柜及电池组EOL测试柜形成数据闭环。选择设备供应商时，重点考察其是否具备587AH大单体方壳电池pack生产线的落地案例——这直接决定了产线爬坡速度与长期稳定性。松科先导在储能模组pack生产线领域已服务海辰储能、德赛、国轩高科等多家头部企业，可提供从锂电池激光焊接机到电池点焊机、电池分选机的整线交付能力，值得纳入您的技术尽调清单。
