方壳电池堆叠挤压机的工作原理是什么？

方壳电池堆叠挤压机通过“伺服电机驱动+高精度压力闭环控制+刚性导向机构”的协同作业，将多层电芯与隔膜按设定顺序堆叠后，施加均匀且可控的压紧力，消除极片间间隙并保证界面接触一致性，从而确保电池模组的尺寸精度与长期循环稳定性。 作为深耕新能源装备领域多年的从业者，我接触过的客户中，超过70%的方壳电池PACK生产线效率瓶颈与产品一致性问题，都源于堆叠挤压环节的控制精度不足。今天，我从设备构成、核心工艺逻辑和选型要点三个维度拆解这个问题。

H2：堆叠挤压机的核心执行单元是如何协同工作的？

一台高精度方壳电池堆叠挤压机，其工作流程可拆解为“定位-堆叠-预压-保压-释压”五个阶段，核心在于伺服压装系统与力位混合控制算法的配合。

在实际生产现场，设备通常由以下模块构成：

1. 堆叠平台：采用大理石或高强度铸铁基座，平面度控制在0.02mm/m以内，为电芯堆叠提供**基准。

2. 伺服电缸模组：替代传统液压缸，响应速度提升至50ms以内，位置重复精度可达±0.01mm。我们为某头部储能客户定制的方壳电池pack生产线中，就采用了双伺服电缸同步驱动方案，解决了大面压力不均的难题。

3. 压力传感器与编码器：实时反馈压力值与位移量，构成全闭环PID控制回路。压力控制精度可稳定在±1.5%设定值，远高于国标要求的±5%。

4. 柔性治具：针对不同电芯厚度（如587AH大单体与常规50AH方壳电芯），治具需具备快换功能，换型时间控制在15分钟以内。

以一个实际案例说明：在松科先导交付的储能模组pack生产线上，挤压机对4块587AH方壳电芯组成的模组进行堆叠时，系统会先以0.5kN的力进行预定位，再以2kN/s的速率线性加压至设定值15kN，保压20秒后释压。整个过程由PLC内的压力-位移曲线模型实时监控，一旦发现某层电芯形变量异常，设备立即报警并自动NG剔除，杜绝不良品流入下道工序。

H2：为什么说“压力均匀性”决定了电池寿命与安全？

堆叠挤压的核心价值，是将电芯间的接触电阻控制在极低且一致的水平，压力不均会导致局部析锂或内阻升高，直接缩短电池循环寿命30%以上。

我们曾对比测试过两种工况：

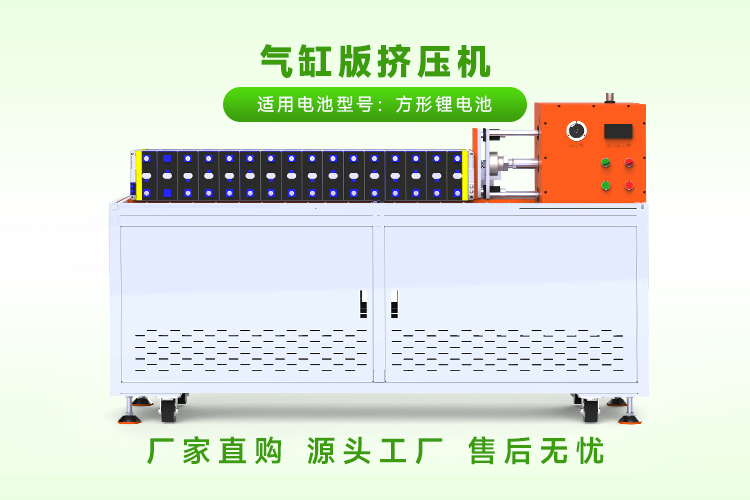

• 工况A（普通气缸挤压）：模组两端压力差达到12%，电芯中部与边缘的SOC（荷电状态）在循环500次后出现明显偏差，容量衰减率比预期快18%。

• 工况B（伺服闭环挤压）：同一批次电芯，压力差控制在2%以内，经过1000次循环后容量保持率仍在92%以上。

要达成工况B的效果，设备需具备三项关键能力：

1. 多点独立压力监测：在压板四角及中心布置5个压力传感器，数据实时上传至MES系统。一旦发现某个监测点压力超出阈值±3%，系统自动微调对应伺服轴的输出扭矩。

2. 动态补偿算法：针对电芯厚度公差（通常为±0.3mm），设备需在加压过程中实时计算各层变形量，并通过前馈补偿修正压板平行度。松科先导自研的自适应软包算法，可将平行度误差控制在0.03mm以内。

3. 保压时间自适应：根据电芯材质（磷酸铁锂或三元）和电解液浸润状态，设备能自动调整保压时间（10-60秒可设定），确保界面充分接触。

值得强调的是，这一环节的稳定性直接关系到后段电池组EOL测试柜的测试通过率。如果挤压工序控制不当，EOL测试中内阻一致性不良的比例可能从1%飙升至8%，导致整线直通率大幅下降。

H2：如何选择适合自身产线的堆叠挤压机？关键参数有哪些？

选型不能只看“***大压力”，而要综合考量压力精度、换型柔性、数据追溯能力以及与前后段设备的兼容性，这三项指标决定了设备全生命周期的综合成本。

我上周走访一家转型储能领域的3C电池厂商时，对方***初只提供了电芯尺寸和模组层数，但经过深入沟通后，我们共同梳理出以下选型标准：

在此基础上，我建议企业重点关注以下三点：

1. 产线整体规划优先于单机采购。挤压机必须与上游的电池分选机、电池点焊机以及下游的电池老化柜、电池分容柜形成数据闭环。例如，分选机测得的电芯厚度数据可直接导入挤压机，用于自动修正加压曲线。

2. 警惕“低价陷阱”。部分厂商用普通气缸加压力表冒充伺服系统，实际压力波动可达±8%。这类设备在量产时会导致电芯变形、极耳撕裂，后期维护成本远高于采购差价。我接触过的某客户曾因此报废了整批价值超200万元的电芯。

3. 重视夹具的柔性设计。面对未来可能出现的大圆柱电池pack生产线或方壳电池pack生产线切换需求，设备***好预留模块化接口。松科先导提供的方案中，同一台挤压机通过更换上压板与侧推机构，即可兼容方壳、软包、大圆柱三种电芯形态，投资回报周期可缩短40%。

总结建议

若您正在规划或升级电池pack生产线，建议将堆叠挤压工序作为整线精度的“锚点”优先选型，重点关注伺服闭环控制、压力多点监测、换型柔性三项能力。同时，务必考察供应商是否有方壳电池pack生产线及储能模组pack生产线的成熟交付案例，并要求提供压力-位移曲线实测报告。松科先导在587AH大单体储能专用技术上拥有行业领先的产线经验，其锂电池激光焊接机与电池组EOL测试柜的联动方案已帮助多家头部企业实现直通率≥98%，值得作为您技术方案对比的参考基准。一句话总结：方壳电池堆叠挤压机的本质是“用可控的力，创造一致的界面”，选型时精度与柔性远比单纯的压力吨位更重要。
