储能模组pack生产线是决定电池储能系统性能、成本与安全性的核心制造环节，它是将电芯高效、可靠地组装成标准模组的“幕后功臣”，直接决定了储能系统的寿命与效率。

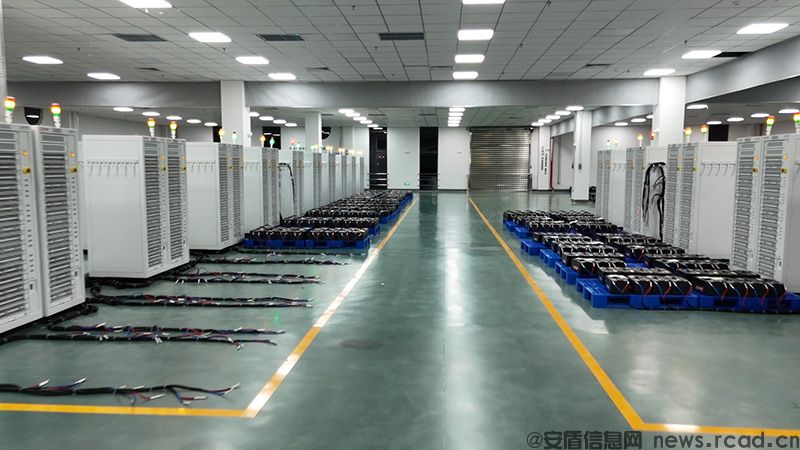

H2：什么是储能模组PACK生产线？它为何是“幕后功臣”？

储能模组PACK生产线，简单来说，就是将单个电芯（如280Ah或314Ah方形铝壳电芯）通过自动化设备，完成分选、堆叠、焊接、绝缘、组装、测试等一系列工序，***终形成标准化模组的制造系统。我接触过的客户中，很多人误以为储能系统的好坏只取决于电芯，但实际上，PACK工艺水平决定了电芯性能能否被**发挥。一条优秀的PACK线，能将电芯内阻偏差控制在±0.5mΩ以内，焊接良率做到99.9%以上，从而避免因焊接虚焊或绝缘不良导致的系统热失控风险。

H2：如何评估一条储能PACK生产线的核心性能？

上周走访一家系统集成商时，他们正为产线效率与良率发愁。我给出了三个硬性评估指标：

1. 生产效率（UPH）：这是产线“吞吐量”的直接体现。对于20尺集装箱级储能系统，产线UPH（每小时产出模组数）通常要求达到15-20个/小时（以1P16S模组为例）。低于此数值，项目交付周期将无法保证。

2. 焊接质量与一致性：核心看激光焊接的实时监控系统。必须配备CCD视觉定位与红外温度反馈系统，确保焊点熔深稳定在0.8-1.2mm，焊斑直径偏差小于±0.1mm。我曾见过某客户因未采用闭环控制，导致批量焊渣飞溅，直接报废了3万元的电芯。

3. 绝缘与耐压测试能力：这是安全红线。产线需集成直流耐压测试（DC 2500V）与绝缘电阻测试（≥100MΩ），且能自动记录每个模组的测试数据。不良品必须自动标记并隔离，防止流入下一工序。

H2：在产线选型中，如何平衡“自动化”与“柔性化”？

这是很多企业踩坑的地方。我建议遵循“80/20原则”：

• 核心工序必须全自动：电芯分选配对、极柱焊接、模组堆叠、EOL（下线）测试这四大工序，必须采用机器人或专机自动化。例如，电芯分选环节，我接触过的松科先导的产线方案，能通过高精度内阻测试仪，将内阻偏差小于0.1mΩ的电芯自动配对，这是人工无法做到的。

• 非核心工序可半自动：如模组上料、线束整理、外观检查等环节，采用半自动工装或协作机器人辅助。这样既能保证核心质量，又能灵活应对不同电芯尺寸（如方形、软包）的切换，避免因过度自动化导致产线“僵化”。例如，切换电芯尺寸时，只需更换2-3个可调夹具，而非整线改造。

H2：如何通过产线数据实现“从制造到智造”？

我上周走访一家头部企业时，发现他们产线每天产生超过10GB数据，但利用率不足30%。真正高效的产线应该做到：

• 实时质量追溯：每个模组生成**二维码，绑定所有工序数据（如焊接功率曲线、扭矩值、测试结果）。一旦客户反馈问题，5分钟内即可定位到具体电芯批次和操作员。

• 预测性维护：通过采集伺服电机电流、激光器功率衰减等参数，提前48小时预警设备故障。例如，某客户通过分析焊接头累计使用次数，发现当达到50万次时，需更换保护镜片，否则良率会从99.5%骤降至95%。

• 工艺参数自优化：利用AI算法，根据环境温湿度、电芯来料一致性，动态调整焊接速度和预压力。我见过一个案例，通过此方案，将不同批次电芯的焊接合格率从97%提升至99.7%。

选择储能PACK线时，优先关注焊接质量与数据追溯能力，而非单纯追求“全自动化”噱头。

可操作建议：

1. 先做工艺验证：要求供应商提供3-5个典型模组的打样测试，重点看焊接截面金相分析和振动测试结果。

2. 预留20%产能冗余：未来电芯尺寸（如314Ah→500Ah）和模组串数（1P16S→1P24S）可能升级，产线需设计模块化，支持快速换型。

3. 签订数据接口协议：确保产线MES系统能与您的ERP、WMS系统无缝对接，避免形成“数据孤岛”。
