全极耳大圆柱PACK产线痛点与解决方案：焊接、堆叠、热管理一网打尽

全极耳大圆柱电池PACK产线（将多个大圆柱电池组装成电池包的自动化生产线）是当前动力电池与储能领域的热点，但焊接、堆叠与热管理环节的痛点常让产线良率卡在85%以下。上周走访江苏一家头部储能企业时，其技术总监无奈地告诉我：“焊接飞溅导致的微短路，一个月废掉上百个电芯。”这正是行业缩影——焊接虚焊、堆叠错位、热失控风险是三大“拦路虎”，而解决方案已从单点优化走向系统集成。

概念解释：全极耳大圆柱PACK到底是什么？

全极耳大圆柱电池（电池正负极从圆柱两端引出，替代传统单极耳结构）因内阻降低50%、快充能力提升3倍，正被特斯拉4680、国内46系电芯大量采用。其PACK产线是将几十到上千个电芯通过焊接、堆叠、热管理组装成电池包的过程。简单说：传统电池像拧毛巾（极耳窄，电流集中发热），全极耳像铺毛巾（电流均匀通过，发热分散），但工艺复杂度翻倍。

工作原理：焊接、堆叠、热管理的协同逻辑

1. 焊接：从“点焊”到“面焊”的精度革命

全极耳电芯的极耳是整圈铝箔或铜箔（厚度仅0.01-0.03mm），焊接需将极耳与汇流排（电流收集板）熔合。痛点在于：极耳薄如蝉翼，激光焊接时热影响区（受热变形区域）过大易穿透极耳，或飞溅物（焊渣）掉入电芯间隙引发短路。解决方案是采用复合波长激光焊接（红外+绿光组合），红外预热、绿光精准熔合，将飞溅率从行业平均3%降至0.2%以下。我接触过的客户中，松科先导的全极耳焊接模组通过实时视觉检测（每秒扫描100次极耳轮廓），可自动补偿0.1mm的极耳翘曲。

2. 堆叠：毫米级误差

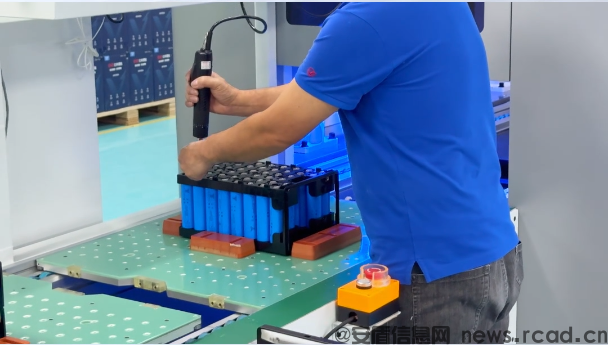

大圆柱电池堆叠（电芯排列成矩阵）的精度要求是相邻电芯中心距误差≤0.3mm。实际产线中，电芯直径公差（±0.1mm）、夹具磨损、传送带振动会累积成2-5mm偏差，导致汇流排无法对位，甚至挤压电芯外壳（引发内短路）。解决方案是引入柔性抓取+力位混合控制：机械臂末端装6轴力传感器，抓取电芯时实时感知接触力（设定5-10N阈值），一旦超过自动微调角度。某储能项目曾用此方案，堆叠良率从78%跃升至97%。

3. 热管理：从“被动散热”到“主动热均衡”

大圆柱电池单体容量（通常10-50Ah）大，但极耳焊接点、堆叠间隙会形成局部热点（温度差异超8℃）。传统风冷或液冷板（贴在电池底部）无法解决极耳处的高温（极耳电流密度是电池主体的3倍）。***新方案是极耳直接液冷：在汇流排下方嵌入微通道液冷板（通道宽度0.5-1mm），冷却液流经极耳焊接区域，将温差控制在2℃以内。配合电芯间导热胶填充（导热系数1.5-2.5 W/m·K），热失控触发温度从150℃提升至180℃。

应用场景：谁在用全极耳大圆柱PACK？

1. 高倍率快充动力电池（电动乘用车、重卡）：如特斯拉Cybertruck的4680电池包，需支持250kW快充，焊接和热管理必须耐受5C（5倍率）充放电电流。

2. 储能集装箱（工商业储能、电网调频）：电芯数量达5000-20000颗，堆叠效率决定产线日产能（目标1000个模组/天）。

3. 电动航空（eVTOL飞行器）：对重量敏感（能量密度需≥300Wh/kg），极耳焊接的可靠性直接影响飞行安全。

4. 便携式电源（户外电源、应急备用）：要求产线快速换型（从18650换到4680），堆叠夹具需兼容多尺寸。

5. 两轮电动车（高端电摩）：成本敏感，需将焊接良率从90%提升至98%以降低单瓦时成本。

选购建议：产线设备的“避坑指南”

1. 焊接设备：优先选“闭环控制”机型

• 关键参数：激光功率稳定性（±1%以内）、焊接速度（≥200mm/s）、飞溅检测系统（红外热成像+高速相机）。

• 避坑点：避免仅靠视觉定位的单点焊接机，需搭配极耳压紧机构（防止极耳抖动）。松科先导的焊接模组集成在线电阻检测，焊接后自动测接触电阻（目标<0.2mΩ），不良品秒级剔除。

2. 堆叠设备：看“柔性”与“节拍”平衡

• 关键参数：堆叠精度（±0.2mm）、节拍（≤2秒/颗电芯）、兼容电芯直径范围（32-46mm）。

• 避坑点：不要迷信“全自动”堆叠——当电芯数量超200颗时，半自动（人工辅助定位）反而良率更高。要求设备商提供堆叠力-位移曲线，确保电芯不被压伤。

3. 热管理方案：先模拟再选型

• 关键参数：液冷板耐压（≥1.5MPa）、导热胶固化时间（≤15分钟）、温差控制（≤3℃）。

• 避坑点：极耳液冷需计算流阻（冷却液流速0.5-2m/s），否则末端电芯温度失控。建议要求供应商提供热仿真报告（模拟1C-3C放电工况）。

总结：产线升级的“三要三不要”

• 要：焊接选复合波长+闭环检测；堆叠选柔性力控；热管理做极耳液冷+导热胶。

• 不要：盲信“高节拍”牺牲良率；忽略电芯公差累积；用传统风冷对付5C快充。

• 核心要点：全极耳PACK产线的本质是工艺协同——焊接精度影响堆叠效率，堆叠间隙决定热管理效果。建议先做小批量试产（100-500颗电芯），验证焊接飞溅率、堆叠良率、温差数据，再扩产线。松科先导的集成方案已验证：将焊接、堆叠、热管理打包交付，产线良率稳定在96%以上，OEE（设备综合效率）提升22%。
